SBC LM가이드
TBI
PMI LM가이드
CPC
REXROTH
THK LM가이드
SBC LM가이드
광폭형 미니츄어
SBMW/SBMWL
고딕아크의 홈구조를 적용, 소형 리니어레일 시스템으로 레일과 블록 폭을 넓혀 모멘트하중이 높은 제품

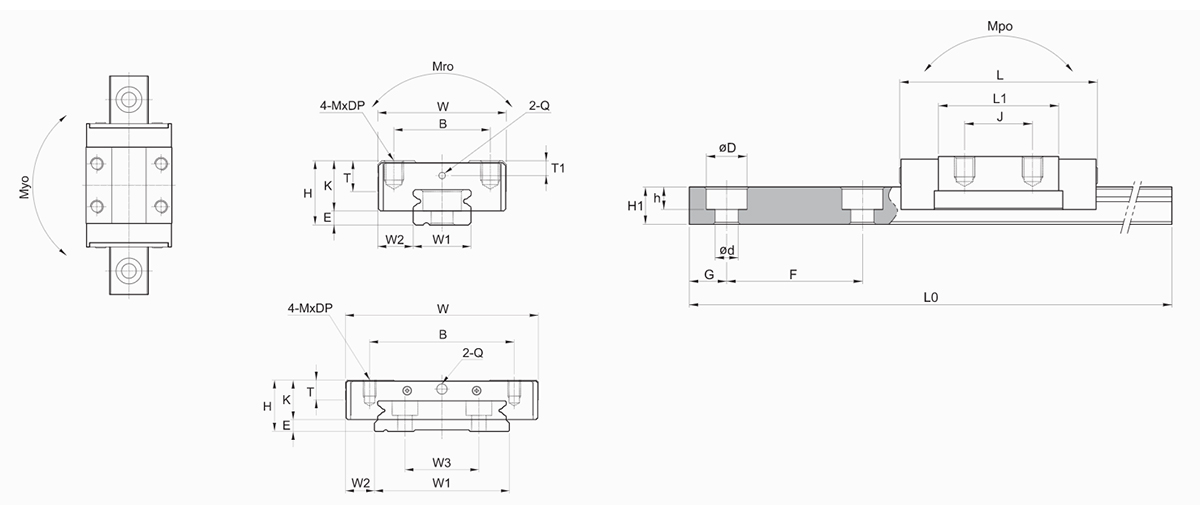

Drawings
Dimensions
Unit: mm
Model
Download
Mounting dimension
Block dimensions
Rail dimension
Basic load rating (kN)
Permissible static
moment (kN•m)
Mass
H
W
L
E
Mounting tap hole
L1
T
K
Greasing hole
W1
W2
H1
W3
F
Bolt hole
G
Max length of rail LO
Block (kg)
Rail (kg/m)
B
J
M
DP
T1
Q
d
D
h
C
Co
Mro
Mpo
Myo
SBMW 09
FILE
12
30
42.3
3.7
21
12
M3
3
27
4.5
8.3
2
ø1
18
6
7.5
-
30
4
6
4.5
10
1190
2.45
3.92
36
16.27
16.27
0.03
0.99
SBMWL 09
FILE
12
30
50.3
3.7
23
24
M3
3
35
4.5
8.3
2
ø1
18
6
7.5
-
30
4
6
4.5
10
1190
3.52
5.37
48.41
30.38
30.38
0.05
0.99
SBMW 12
FILE
14
40
48.4
4
28
15
M3
3.5
30.9
5.5
10
2.4
ø1
24
8
8.5
-
40
5
8
4.5
15
1190
4.02
6.08
47.63
17.15
18.62
0.03
1.42
SBMWL 12
FILE
14
40
59.5
4
28
28
M3
3.5
42
5.5
10
2.4
ø1
24
8
8.5
-
40
5
8
4.5
15
1190
5.96
9.21
89.18
46.35
52.82
0.1
1.42
SBMW 15
FILE
16
60
57.5
3.7
45
20
M4
4.5
38.9
6.5
12.3
2.6
ø2.7
42
9
9.5
23
40
5
8
4.5
15
1190
6.66
9.8
136.9
35.28
38.22
0.12
2.93
SBMWL 15
FILE
16
60
73.4
3.7
45
20
M4
4.5
54.8
6.5
12.3
2.6
ø2.7
42
9
9.5
23
40
5
8
4.5
15
1190
9.91
14.9
249.9
35.35
107.8
0.21
2.93
①
C (Basic dynamic load rating), Co (Basic static load rating)
